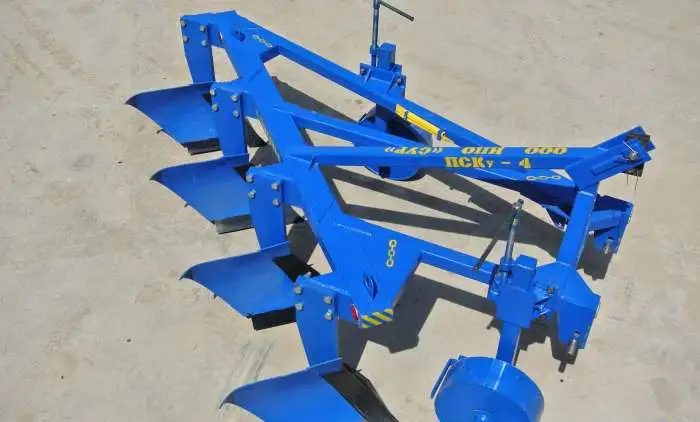

Плуг ПСК-4
Конструкция плуга ПСК-4-5-6 позволяет использовать плуг в четырех-пяти- и шестикорпусном вариантах. Конструкция плуга включает в себя следующие основные механизмы и узлы: рамы сварной конструкции из труб прямоугольного сечения сваренных из уголков таврового и листового проката Рама имеет треугольную форму, составляемую поперечным, тремя продольными брусьями и основным брусом. К основному брусу, установленному под углом 45 градусов относительно линии движения агрегата, с помощью болтового соединения закреплены передний и задний приставные брусья; рабочий орган (корпус) состоит из стойки, на которую крепится башмак сварного типа; на башмак устанавливаются: отвал и ножи - вертикальный, правосторонний и левосторонний; между стойкой и крылом овала устанавливается распорная планка; колеса с винтовым механизмом регулировки глубины пахоты; навеска плуга, которая приварена к раме плуга и пальцев (для соединения с нижними тягами навески трактора); стояночной опоры.
Технические характеристики
Марка плуга ПCK-4
Ширина захвата, м 2,4
Количество корпусов, шт 4
Глубина обработки, см 12-30
по вертикальному лемеху до 30
по горизонтальным лемехам до 25
Рабочая скорость, км/час до 10
Производительность, га/час 1,4-2,1
Удельный расход топлива кг/га 10-15
Оборот пласта полный на 1800
Крошение почвы, % 75-90
Заделка стерни, % 95-98
Габаритные размеры, м
длина 3,5
ширина 2,7
высота 1,5
Масса, кг (не более) 870
Агрегатируется с тракторами ДТ-75, ДТ-75М, МТЗ-1221, ЛТЗ-155
